ウエハークランプリング

半導体製造装置には、高機能プラスチックを使用したさまざまな部品が使われています。中でも、ウエハーリング、正確にはウエハークランプリングは、さまざまな処理工程においてウエハーを固定し、正確に位置決めするために使用されます。ウエハーをクランプすることは、正確な処理精度を維持し、ウェハーの歩留まりを維持するために重要です。

クランプリングをはじめとするウエハー周辺部品は、プロセスチャンバー内の厳しい条件や力に耐える必要があります。使用条件に応じて、ウエハークランプリングの材料を適切に選択することは、寸法安定性と機械的特性を確保するために不可欠であり、それはプロセスのパフォーマンスと歩留まりに直接影響を与えます。また、機械的強度、耐熱性、耐薬品性、場合によっては耐プラズマ性などの特性に加えて、汚染や欠陥を最小限に抑えるために、ウエハークランプリングの材料には高純度レベルと低アウトガス性が求められます。


ウェットプロセス向けクランプリング

枚葉式洗浄機、コータ/デベロッパ、CMPなどのウェットプロセスでは、部品の材料として耐薬品性、寸法安定性、純度、強度などが必要になります。ほとんどの場合、クランプリングは無添加のPEEK樹脂(TECAPEEK natural)または無添加のPPS樹脂(TECATRON natural)で作られています。PEEKは高温下や機械的応力にさらされる部品によく使われ、PPS熱可塑性樹脂は使用条件がそれほど厳しくない部品に経済的な代替品として使われます。強度が要求されるクランプリングには、PEEK CF30 - TECAPEEK CF30 blackが多く使用されています。導電グレードとしては、TECAPEEK ELS nano blackやTECAPEEK ELS CF30 blackなどがクランプリング素材として使用されています。

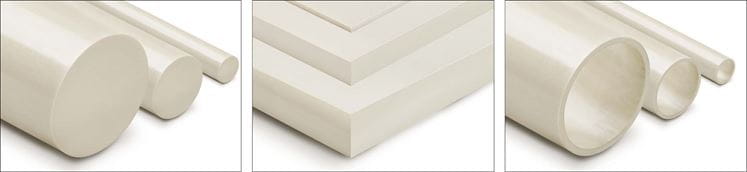

クランプリングは、デザインやサイズに応じて、板材またはチューブから加工されます。エンズィンガーは、板材とチューブの両方に豊富なサイズを取り揃えているため、加工の際には部品形状に最も近いサイズを選択し、材料の無駄やコストを削減することができます。特に、PEEKチューブとPPSチューブについては、業界で最も豊富なサイズバリエーションで提供しています。板材からリングを加工する場合、加工中の寸法安定性を確保するためには、材料の内部応力レベルが低いことが重要です。

TECATRON natural

PPS素材です。200℃を超える温度でも高い機械強度と剛性を持ちます。優れた耐薬品性、低吸水性と寸法精度もあります。

TECATRON SX natural

TECATRON SX は半導体用無添加PPS樹脂です。

TECAPEEK natural

Victrex® PEEK 450を使用したPEEK素材です。最高峰の熱可塑性プラスチックで、250℃を越える高レベルの耐熱性、強度、耐薬品性など各種特性に優れます。

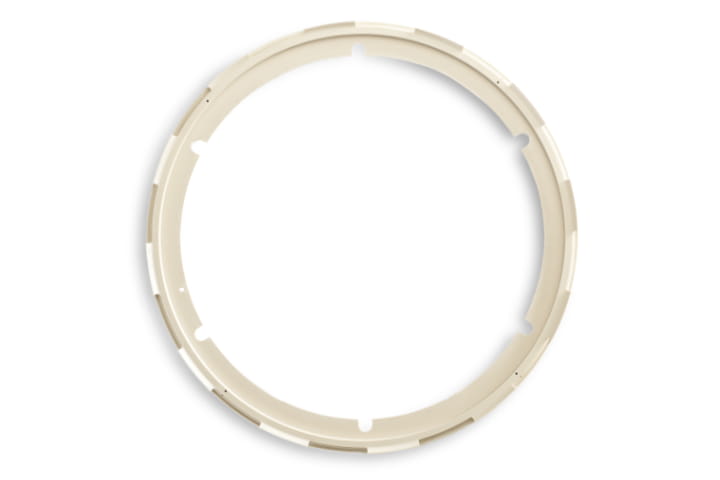

エンズィンガーの無添加PPS板材の「TECATRON natural」は、内部応力を最小限に抑えることで、ウエハークランプリングなどの精密部品の厳しい公差を維持するために、特別に開発されました。


コストの削減 - 最適なサイズの選択

エンズィンガーでは、半導体業界の要求に対応可能なPPS素材であるTECATRON SE naturalおよびTECATRON SX naturalについて、幅広い寸法のチューブを提供しています。また、在庫サイズに加えて、カスタムサイズでの受注生産も可能です。

ウエハー直径

06" (150 mm)

08" (200 mm)



12" (300 mm)

チューブ (外径 / 内径)



   180 / 125  230 / 150  280 / 210  340 / 260

 180 / 130  230 / 180  285 / 180
 340 / 310
   180 / 140  230 / 190  285 / 190    350 / 300
   180 / 150  230 / 195  285 / 195    360 / 290
   180 / 160  230 / 200  285 / 200    360 / 295
   185 / 125  238 / 210  285 / 210
 364 / 260
   185 / 130  250 / 180  285 / 220


 185 / 140  250 / 190  300 / 180
   185 / 150  250 / 195
 300 / 190


 185 / 160
 250 / 200  300 / 195

 190 / 125  250 / 210  300 / 200
   190 / 130  250 / 220  300 / 210
   190 / 140  255 / 180  300 / 220
   190 / 150  255 / 190  305 / 180
   190 / 160  255 / 195  305 / 190
   200 / 125  255 / 210  305 / 195
   200 / 130  255 / 220  305 / 200

 200 / 140
 277 / 180  305 / 210
 200 / 150  277 / 190  305 / 220
   200 / 160  277 / 195
   200 / 175  277 / 200
   210 / 125  277 / 210
   210 / 130  277 / 220
   210 / 140  280 / 180
   210 / 150  280 / 200

ドライプロセス向けクランプリング

プラズマCVD、プラズマエッチング、イオン注入などのドライプロセスでは、ウエハーやその周辺部品が高エネルギー且つ高腐食性のプラズマにさらされます。また、このような加工の一部では、250 °C以上の温度に耐える必要があります。このようなプロセスでエンズィンガーが推奨する材料は、300 °Cの長期熱安定性を持つポリイミド樹脂(PI)をベース原料にしたTECASINT 4000シリーズです。

TECASINT 4011とTECASINT 4111の両素材は、高温環境とプラズマに対して非常に強い耐性を持っていますが、TECASINT 4111は分子構造のため、更に高い温度で使用することができます。

TECASINT 4111 natural

これは、非常に高い熱安定性、非常に低い吸湿性、および高い機械的剛性を示す無添加ポリイミドです。

TECASINT 4011 natural

この無添加ポリイミド素材は、吸湿性が非常に低く、酸化安定性が高く、耐薬品性が向上しています。

TECASINT 4111は、他社のPIと比較して耐プラズマ性に優れており、プラズマ中の材料損失が少ないことが特徴です。TECASINT 4111は、高温下でも比較的低い速度で腐食が進むことを可能にしています。また、時間の経過に伴う重量減少が小さいことも、プラズマ用途で優れた性能を発揮することを示しています。

Etching rate
Weight loss

PIのもう一つの利点は、高温下でも維持される優れた機械的特性です。DMTA(Dynamic Mechanical Thermal Analysis)によると、 PIの曲げ強度は、約160℃から貯蔵弾性率が急激に低下する無添加のPEEKに比べて明らかに優れています。さらに、TECASINT 4111は、競合する従来のPIと比較しても、-150℃から400℃以上の温度範囲で一貫して高い性能を示しています。

Dynamic Mechanical Thermal Analysis (DMTA)
