Wafer Klemmring

In der Halbleiterfertigung wird eine Vielzahl von Komponenten aus Hochleistungskunststoffen verwendet. Unter anderem werden Waferringe, genauer gesagt Waferklemmringe, üblicherweise zur Unterstützung und genauen Positionierung des Wafers während der verschiedenen Bearbeitungsvorgänge verwendet. Das Einspannen des Wafers ist entscheidend für die Einhaltung präziser Bearbeitungstoleranzen und damit für die Erhaltung der Waferausbeute.

Ermöglichung einer genauen und sauberen Waferklemmung

Komponenten, die den Wafer umgeben, wie z. B. Klemmringe, müssen den strengen Bedingungen und Kräften in den Prozesskammern standhalten. Abhängig von den Prozessbedingungen ist die Wahl des richtigen Materials für den Wafer Klemmring entscheidend für die Gewährleistung von Maßhaltigkeit und mechanischer Stabilität, was sich direkt auf die Prozessleistung und den Ertrag auswirkt. Neben Eigenschaften wie mechanische Festigkeit, Temperaturbeständigkeit, chemische Beständigkeit und in einigen Fällen Plasmabeständigkeit muss das Waferringmaterial auch einen hohen Reinheitsgrad und geringe Ausgasung aufweisen, um Verunreinigungen und Defekte zu minimieren.

Bei Nassprozessen, wie z. B. Nassbänken, Einzelwafer-Reinigungsanlagen, Beschichtungs-/Entwicklungsanlagen oder CMP, konzentrieren sich die Anforderungen an das Material der Komponenten auf chemische Beständigkeit, Dimensionsstabilität, Reinheit und Festigkeit. In den meisten Fällen werden die Klemmringe aus ungefülltem PEEK Kunststoff,  TECAPEEK SX natur oder ungefülltem PPS Kunststoff, TECATRON SX natur hergestellt. PEEK wird üblicherweise für Teile verwendet, die höheren Temperaturen und mechanischen Belastungen ausgesetzt sind, während der thermoplastische Kunststoff PPS die wirtschaftlichere Alternative für Teile mit weniger strengen Anforderungen ist. Für Klemmringe, die eine höhere Festigkeit erfordern wird häufig PEEK CF30, TECAPEEK CF30 schwarz verwendet. Bei Anforderungen an die elektrostatische Ableitfähigkeit werden elektrisch leitfähige Materialien wie TECAPEEK ELS nano black und TECAPEEK ELS CF30 black als Schellenringmaterial gewählt.

Umfassendes Portfolio für Schellenringmaterialien

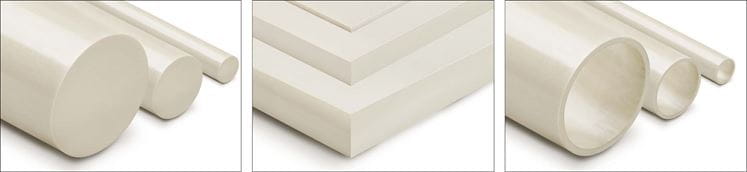

Je nach Ausführung und Größe werden Klemmringe entweder aus Platten oder aus Rohren gefertigt. Ensinger bietet ein umfangreiches Sortiment an Größenvariationen sowohl für Platten als auch für Rohre an, so dass Maschinenbauer die nächstgelegene Lagerform wählen und Materialabfall und Kosten sparen können. Insbesondere bietet Ensinger die branchenweit größte Auswahl an Größen für PEEK Rohre und PPS Rohre. Bei der Bearbeitung von Ringen aus Platten sind niedrige Eigenspannungen im Material entscheidend für die Gewährleistung der Maßhaltigkeit während der Bearbeitung.

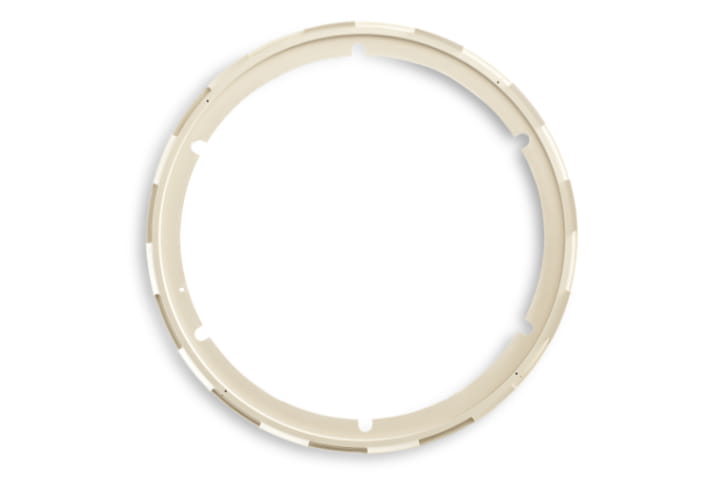

TECATRON natural

Polyphenylensulfid (PPS) - TECATRON - ist ein Hochtemperatur Thermoplast. PPS ist ein sehr widerstandsfähiges Polymer mit hoher mechanischer Beständigkeit...

TECAPEEK SX natural

TECAPEEK SX ist ein Victrex® PEEK Polymer, das für Anwendungen in der Halbleiterindustrie modifiziert wurde. ...

TECAPEEK ELS CF30 black

Dieses extrudierte, mit 30 % Kohlenstofffasern verstärkte PEEK bietet hohe Steifigkeit und stabile elektrische Leitfähigkeit.

Als PPS Lieferant wurden die ungefüllten PPS Kunststoffplatten von Ensinger, TECATRON SX natural, speziell für die Einhaltung präziser Toleranzen bei kritischen Teilen wie Wafer Clamp Ringen entwickelt, indem die inneren Spannungen auf ein Minimum reduziert werden.

Darüber hinaus sind die SX- und ELS-Serien Teil des Ensinger Portfolios für die Halbleiterindustrie, das unter strengen Kontaminationskontrollen hergestellt wird und Einhaltung der Copy Exactly-Anforderungen (auch Copy-Exact genannt) der Halbleiterindustrie gewährleistet. Auf diese Weise stellt Ensinger ein Höchstmaß an Sauberkeit und gleichbleibender Qualität sicher.


REDUZIERUNG DER RINGKOSTEN - DIE PASSENDE GRÖSSE FINDEN

Mit unserem PPS Werkstoff TECATRON SX natur und dem PEEK Werkstoff TECAPEEK SX natur bietet Ensinger ein breites Spektrum an Rohrgrößen für die Anforderungen der Halbleiterindustrie. Neben einer großen Auswahl an lagerhaltigen Rohrgrößen sind auch kundenspezifische Abmessungen auf Anfrage erhältlich.

Wafer Größe

06" (150 mm)

08" (200 mm)



12" (300 mm)

Abmessung (AD / ID)



   180 / 125  230 / 150  280 / 210  340 / 260

 180 / 130  230 / 180  285 / 180
 340 / 310
   180 / 140  230 / 190  285 / 190    350 / 300
   180 / 150  230 / 195  285 / 195    360 / 290
   180 / 160  230 / 200  285 / 200    360 / 295
   185 / 125  238 / 210  285 / 210
 364 / 260
   185 / 130  250 / 180  285 / 220


 185 / 140  250 / 190  300 / 180
   185 / 150  250 / 195
 300 / 190


 185 / 160
 250 / 200  300 / 195

 190 / 125  250 / 210  300 / 200
   190 / 130  250 / 220  300 / 210
   190 / 140  255 / 180  300 / 220
   190 / 150  255 / 190  305 / 180
   190 / 160  255 / 195  305 / 190
   200 / 125  255 / 210  305 / 195
   200 / 130  255 / 220  305 / 200

 200 / 140
 277 / 180  305 / 210
 200 / 150  277 / 190  305 / 220
   200 / 160  277 / 195
   200 / 175  277 / 200
   210 / 125  277 / 210
   210 / 130  277 / 220
   210 / 140  280 / 180
   210 / 150  280 / 200
