Soluciones de materiales plásticos para la industria de los semiconductores

De todos los sectores en los que los plásticos de ingeniería pueden ayudar a los ingenieros a resolver problemas de diseño, ninguno plantea más retos que el de los semiconductores. Nuestros plásticos para el sector de los semiconductores están diseñados teniendo en mente las preocupaciones ambientales del sector, que suelen ser estrictas y exigentes. Además, nuestros especialistas en el sector de los semiconductores trabajan directamente con los ingenieros para comprender los retos específicos de cada aspecto del proceso de fabricación de semiconductores, desde la fase inicial del ciclo de procesamiento de las obleas hasta el procesamiento y manipulación de los chips o su embalaje.

Cada fase del proceso plantea unas dificultades particulares, desde temperaturas extremadamente altas hasta exposición a productos químicos muy agresivos, contacto con disolventes abrasivos o entornos de plasma al vacío. Ensinger tiene una solución de semiconductores de plástico para cada entorno y cumple las estrictas especificaciones en cuanto a tolerancias de diseño y mecanizado, volatilización y contaminación. Nuestras soluciones de diseño cuestan menos que los materiales tradicionales, como la cerámica o el cuarzo, y generalmente son mucho más fáciles de trabajar.

Ventajas para la industria de los semiconductores

Competencias
Gama de productos
Presencia
Servicio
Proveedores

Extensa gama de productos, ayuda de ingeniería e instalaciones de ensayos

Ofrecemos flexibilidad en la fabricación y en los procesos; por ejemplo, moldeo por compresión para piezas de tiradas pequeñas o pruebas de diseños, o extrusión para piezas mecanizadas de tiradas medias, e incluso capacidad para moldear por inyección piezas de gran volumen para ayudar a los ingenieros a responder a los rápidos cambios de las necesidades del sector y a los avances tecnológicos

Presencia global con centros de fabricación en América del Norte y del Sur, Europa y Asia.

Experiencia en el cumplimiento de los requisitos específicos del cliente, el sector u organismos oficiales

Alianzas estratégicas con proveedores de resina de primera calidad en todo el mundo

Soluciones para la industria de los semiconductores

Materiales especiales para CMP

El proceso de planarización químico-mecánica (CMP, del inglés Chemical Mechanical Planarization) es uno de los pasos clave en la fabricación de obleas de silicio. Ensinger ofrece una serie de soluciones adaptadas a este proceso, que puede variar mucho de un fabricante a otro.

Detalles

Plásticos con bajo nivel de volatilización

En determinados sectores, como el de los semiconductores, aviación y energía, se imponen a los plásticos estrictos requisitos de pureza en lo relativo a la volatilización y presencia de impurezas iónicas. Ensinger ofrece plásticos que cumplen estos requisitos.

Detalles

Plásticos para altas temperaturas

Los plásticos para altas temperaturas están en constante desarrollo y cada vez se utilizan más en las aplicaciones punteras de semiconductores debido a que los diseños de los chips cada son vez más complejos, por lo que requieren materiales que resistan durante mucho tiempo a altas temperaturas.

Detalles

Plásticos ESD

Los plásticos sin aditivos suelen ser aislantes eléctricos, pero los termoplásticos como el PEEK y Acetal se pueden modificar para conseguir distintas propiedades, como conductividad eléctrica, antielectricidad estática o disipación de la electricidad estática. Para algunas aplicaciones de semiconductores estas características son importantes, por ejemplo, para los zócalos de prueba que se emplean en la fase final.

DETALLES

Resistencia química

Entre las mayores ventajas de los plásticos frente a los metales se encuentra su compatibilidad química y su resistencia a sustancias químicas y a la corrosión, características que pueden ser especialmente importantes para los usuarios finales de semiconductores, ya que en las diversas etapas del proceso de fabricación de los chips se utilizan distintos productos químicos.

DETALLES

Plásticos mecanizables para la industria de los semiconductores

TECASINT 4011 natural

Esta poliimida sin reforzar ofrece una absorción de humedad muy baja y una alta estabilidad oxidativa junto con una resistencia química mejorada.

TECAPEEK CMP natural

TECAPEEK CMP está especialmente modificado para aplicaciones en la industria de semiconductores, y más concretamente para piezas en equipos CMP (planarización químico-mecánica).

Otros materiales para la industria de los semiconductores:

Todos los plásticos semiconductores

CASOS PRÁCTICOS de la industria de los semiconductores

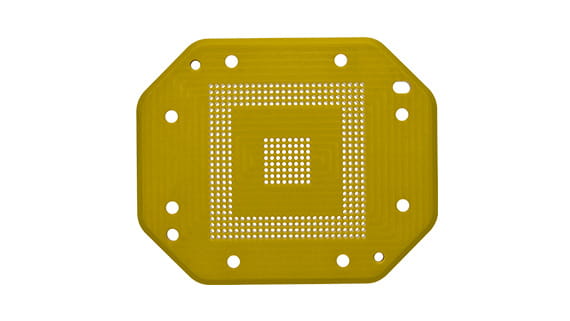

Conector de prueba

Hecho de TECASINT 4011

Una combinación de gran variedad y características consistentes

En el proceso de fabricación de microchips, es importante probar los chips en diversas condiciones para garantizar funcionalidades específicas y durabilidad. Se usan diversos conectores para probar diferentes microchips, especificados por los diseñadores de circuitos integrados. Diferentes materiales plásticos de ingeniería se utilizan para hacer diferentes pruebas y la demanda de plástico de alto rendimiento continúa creciendo.

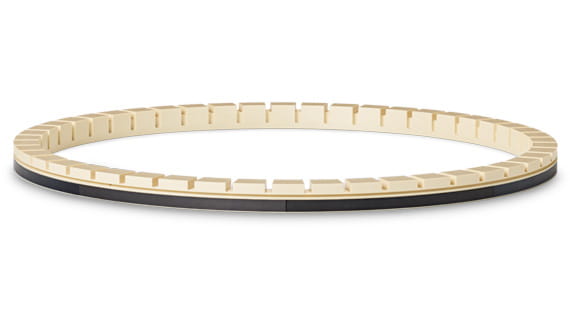

Anillo de retencion CMP

Hecho de TECATRON CMP

Cómo cumplir los altos requisitos del proceso de CMP

Un paso muy importante en la producción de obleas de silicio es el proceso de Planarización Mecánica Química (CMP). La tendencia es ir a tamaños de obleas más grandes, chips más pequeños con anchos de línea más estrechos y mayores prestaciones. El desafío es encontrar un material con las exigencias deseadas, ya que el proceso de CMP requiere componentes hechos de materiales altamente calificados. En estrecha cooperación con los clientes, nos hemos especializado en el desarrollo de materiales que cumplan con estos requisitos.
