Plastløsninger til halvlederindustrien

Af alle industrier, hvor teknisk plast kan hjælpe teknikere med at løse designproblemer, er halvlederindustrien den mest udfordrende. Vores industrielle plastmaterialer til halvledere er designet, med fokus på industriens ofte høje og fastlåste krav til miljø. Vi har et tæt samarbejde med specialister indenfor denne industri, for at forstå og imødekomme de unikke udfordringer, forbundet med hvert enkelt trin i halvlederproduktionsprocessen - lige fra starten af wafer-fremstilling til chip-fremstilling og bearbejdning samt emballering.

Hvert trin i processen har sine udfordringer, lige fra ekstremt høje temperaturer til eksponering for svært aggressive kemikalier, kontakt med slibende opløsningsmidler og plasma miljøer under vakuum. Ensinger har plastløsninger, som opfylder de mest krævende krav til design og maskintolerancer, afgasning og kontamineringsspecifikationer fra halvledermiljøer. Vores designløsninger koster mindre end de traditionelle materialer, såsom keramiske eller quartz materialer, og er generelt meget nemmere at arbejde med.


Fordele for halvlederindustrien

Omfattende produktsortiment, teknisk support og testmuligheder

Fremstillings- og procesfleksibilitet lige fra kompression af et begrænset antal komponenter eller konceptafprøvning, til ekstrudering af et mellemstort antal emner til maskinbearbejdning, eller sprøjtestøbning af stort antal komponenter, for at hjælpe teknikere med hurtigt at imødekomme ændrede behov i branchen og gøre teknologiske fremskridt.
Global tilstedeværelse med produktionssteder i Nord- og Sydamerika, Europa og Asien.

Kundespecifik, branche- og myndigheds compliance ekspertise

Strategiske forhandlernetværk med de bedste resinleverandører verden over


Løsninger til halvlederindustrien

Specielle materialer til CMP

Chemical Mechanical Planarization (CMP) processen er et af de vigtigste trin inden for produktion af siliciumwafere. Ensinger har en række løsninger, der er velegnede til denne proces - en proces som kan variere betydeligt mellem de forskellige producenter af udstyr.

Plastmaterialer med lav afgasning

For visse industrier, såsom halvledere, luftfart og energi, stilles der strenge krav til plastmaterialers renhed i forhold til afgasning og tilstedeværelsen af ionurenheder. Ensinger fremstiller plastmaterialer, der opfylder disse krav.

Plastmaterialer beregnet til høje temperaturer

Højtemperatur plastmaterialer er under konstant udvikling og ses i stigende grad brugt inden for high-end halvlederindustrien som følge af, at chip designs bliver mere og mere komplekse, hvilket kræver bestandighed overfor eksponering for høj temperatur i lang tid.

ESD plast

Umodificerede plastmaterialer er generelt elektrisk isolerende, men termoplast, såsom PEEK og Acetal kan modificeres, således at de får en række elektrisk ledende, antistatiske eller statisk afledende egenskaber. Disse egenskaber er vigtige inden for halvlederindustrien, herunder back end-teststik.

Kemikaliebestandighed

Kemisk bestandighed, kemikalie- og korrosionsbestandighed er blandt det største fordele ved plast sammenlignet med metaller, og det kan være særlig vigtigt for slutbrugerne inden for halvlederområdet, som benytter en lang række kemikalier på forskellige trin i chipfremstillingsprocessen.

bearbejdelige plastmaterialer til halvlederindustrien

TECATRON CMP natural

TECATRON CMP tilbyder fremragende termisk og kemisk resistens, samtidigt med at det har et meget lavt niveau for ioniske urenheder.

TECASINT 4011 natural

Dette ufyldte polyimidmateriale har en meget lav fugtabsorption og høj oxidativ stabilitet samt forbedret kemisk modstandsdygtighed.

TECAPEEK CMP natural

TECAPEEK CMP er specielt modificeret til anvendelser i Halvleder industrien og mere specifikt til dele indenfor udstyr til KMP (Kemisk Mekanisk Planarisering).

Halvlederindustri CASE STUDIES

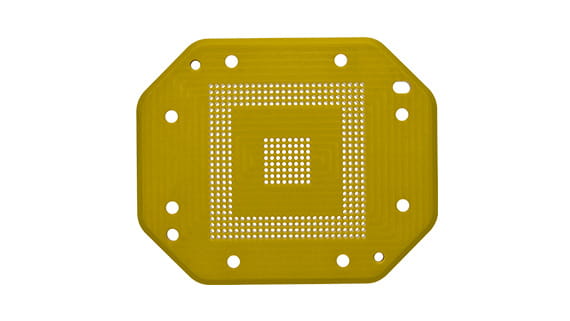

Test socket

Lavet af TECASINT 4011

Sikring af funktion og holdbarhed

I mikrochip fremstillingsprocessen er det afgørende at teste chipsene under forskellige betingelser, for at sikre specifikke funktioner, såvel som holdbarhed. Forskellige test sockets anvendes til at teste forskellige mikrochips, specificeret af designerne af de integrerede kredsløb. En variation af vores tekniske plasttyper anvendes til forskellige typer af test sockets og efterspørgslen efter højtydende plasttyper fortsætter med at vokse hastigt.

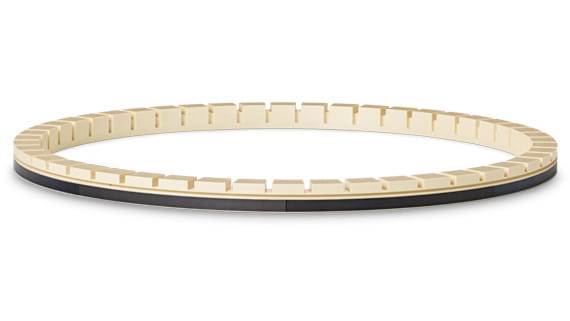

PPS Retaining ring TECATRON CMP natural

CMP tilbageholdelsesring

Lavet af TECATRON CMP

Sådan imødekommes de mange krav fra CMP industrien

Et meget vigtigt trin i silicone wafer produktionen, er Chemical Mechanical Planarization (CMP) processen. Trenden går mod større wafer størrelser og mindre chips med smallere båndbredde og størrelser tilpasset den enkelte anvendelse. Udfordringen er at finde et materiale med de ønskede karakteristika, da CMP processen kræver komponenter lavet af højt kvalificerede materialer. I tæt samarbejde med kunderne, har vi specialiseret os i at udvikle materialer, som møder disse krav.
