Alternativ till LED-kylflänsar av aluminium tillverkade av värmeledande PPS
Termisk utveckling i LED-lampor behöver kylflänsar
LED-lampor används mer och mer som ersättning för konventionella glödlampor och neonljus inom flygindustrin. Även om LED-lampor genererar mycket mindre värme än konventionella system behöver de ändå kylflänsar eftersom värmen kommer att koncentreras under lysdioderna. Därför måste värmen ledas undan för att undvika en potentiella brandrisk.

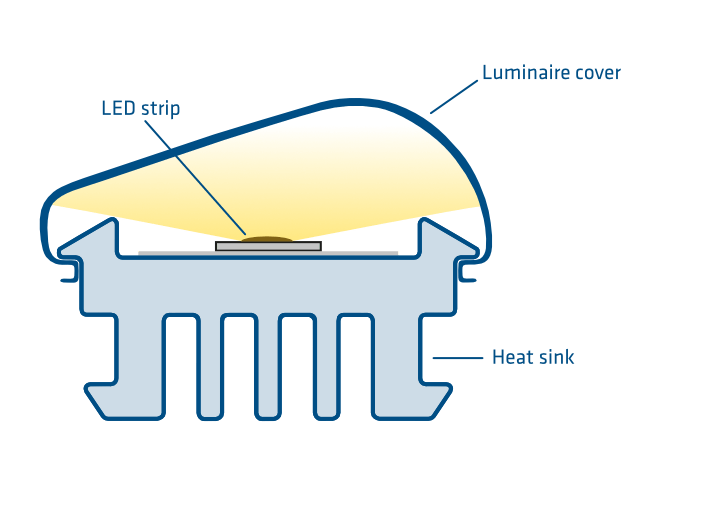

I LED-lampor som är konstruerade i rader sätts LED-chips på kretskort. Dessa LED-remsor är monterade på en kylfläns för att effektivt sprida den riktade värmen. Vanligtvis tillverkas en kylflänshållprofil av aluminium, men i många fall kan plastprofiler ersätta aluminium eftersom LED-chipsen har en relativt låg värmeemission och då dra nytta av viktminskningen.
Metall applikationer behöver jordning
I metallkylflänsar kan elektriska spänningar uppstå, vilket ökar risken för kortslutning och därmed risken för brand. Av denna anledning måste alla metallfästen med elektriska kontaktanslutningar jordas inom luftfarten. Detta innebär mer arbete på materialsidan, eftersom det ofta inte räcker med en fästskruv med nödvändiga korrosionsskyddsåtgärder. Om metallfästena är placerade på icke-ledande konstruktioner krävs en extra jordkabel som naturligtvis också måste fixeras. Dessa jordningsåtgärder orsakar ytterligare vikt på grund av det använda materialet och nödvändigt korrosionsskydd. Dessutom krävs värdefullt utrymme.
Planerings-, installations- och dokumentationssteg är också nödvändiga för användning av sådana jordkablar: En post i det elektriska diagrammet är nödvändig, en resistansmätning måste definieras för varje jordkabel i testplanen och kontaktmotståndet för varje jordanslutning måste vara dokumenterat. Jordningssystemen underhålls och testas regelbundet. Detta leder till högre kostnader för flygbolagen.
Precisionsprofiler tillverkade av PPS ersätter aluminium
Ett bra substitut för aluminium i kylflänsar är högpresterande plaster med termiska och vid behov statiska avledande egenskaper. I belysningsenheterna som beskrivs här är kylflänsen tillverkad av PPS och en extruderad profil av polykarbonat används för lampskyddet.
Utvecklingen och tillverkningen av profilerna för kylflänsen och armaturskyddet utförs av divisionen Ensinger "Profiles & Tubes". Ett nära samarbete och kunskapsutbyte inom Ensinger-divisionerna leder till snabba utvecklingsresultat.
UTMÄRKT TERMISK OCH STATISK DISSIPATION
Inte bara PPS polymeren som används här utan även andra polymerer kan göras värmeledande, elektriskt isolerande eller elektriskt ledande med vissa fyllmedel. Värmeledningsförmågan hos våra material kan nå 10 W/(m-K) för några av våra elektriskt isolerande material genom att använda ytterligare fyllmedel. Där elektriskt ledande polymerer kan tolereras kan en värmeledningsförmåga närmare 25/w erbjudas. Ensinger Compound utvecklar till exempel formuleringar för att optimera termisk eller elektrisk konduktivitet eller isolering, så få fyllmedel som möjligt används för att inte påverka utgångsmaterialets egenskaper negativt.
PLAST ÄR MYCKET LÄTTARE ÄN ALUMINIUM
Även om aluminium är relativt lätt jämfört med andra metaller är fästen av plast cirka 50% lättare, vilket är en stor fördel och ger effektivare energianvändning.
BRANDKLASSIFISERING
Flamskyddade plaster som polykarbonat eller polyamid (TECAMID 6 FRT) föredras till kylflänsar som används inom luftfarten. Materialen som används för kylflänsen som beskrivs här, PPS för kylflänsen och PC för armaturkåpan, överensstämmer också med brandklass UL94 V-0.
GOD KEMISKT RESISTENS
PPS och till exempel TECAMID 6 FRT eller polykarbonat uppvisar utmärkt korrosion och kemisk beständighet mot media som används inom luftfarten.
DESIGN FRIHET
Extruderade och om så krävs, ytterligare bearbetade plastprofiler erbjuder en hög grad av konstruktionsfrihet vid dimensionering av komponenter, vilket minskar tillverknings och monteringskostnader.
Kompletta system från en källa
Ensinger kan erbjuda kylflänsar och armaturskydd som kompletta system. Genom att göra det kan vi dra nytta av erfarenheterna från experter från de olika Ensinger-divisionerna hemma och globalt.
- Råd om material och design
- Val av compound
- Genomförbarhetsanalys
- Bearbetning eller annan tillverkning
