Nassbank Waferhalterung

Bei der Herstellung von Halbleitern wird eine breite Palette von Komponenten aus Hochleistungskunststoffen verwendet. Insbesondere Nassprozesswerkzeuge sind aufgrund ihrer hohen Chemikalien- und Korrosionsbeständigkeit auf Behälter, Tanks, Rohrleitungssysteme und Teile aus thermoplastischen Kunststoffen angewiesen. Durch die Wahl der optimalen Polymerfamilie halten die Kunststoffkomponenten selbst der härtesten Kombination von Chemikalien stand, die für die Bearbeitung und Reinigung der Wafer verwendet werden.

Festigkeit, chemische Beständigkeit und Copy Exactly-Konformität für Wafer Mobilitätsteile

Während die Nassprozesstanks und Chemikalienversorgungssysteme häufig aus Fluorpolymeren hergestellt werden, die ein Höchstmaß an chemischer Beständigkeit bieten, verfügen diese Materialien nicht über ausreichende Festigkeit und Steifigkeit für mechanisch beanspruchte Teile. So werden beispielsweise Komponenten für die Wafermobilität in den Nassprozess Tools häufig aus Hochleistungsthermoplasten wie PEEK hergestellt, da diese hervorragende mechanische Eigenschaften in Kombination mit guter chemischer Beständigkeit aufweisen. Zu den Komponenten für die Wafermobilität gehören Waferhalterungen oder Waferträger, die üblicherweise verwendet werden, um die Wafer in die Prozesstanks einzuführen und die Wafer zwischen verschiedenen Prozessschritten zu bewegen. Neben den Anforderungen an die mechanischen Eigenschaften müssen Teile für die Wafermobilität ein hohes Maß an Ionenreinheit bieten und Copy Exactly-Anforderungen (auch Copy-Exact genannt) der Halbleiterindustrie gewährleisten.

PEEK ermöglicht höchste Genauigkeit bei der Waferpositionierung

In dieser Fallstudie wurde das Halbzeug TECAPEEK SX, ein ungefülltes PEEK in Halbleiterqualität, für eine Nassbank Waferhalterung ausgewählt. Die Funktion der Waferhalterung besteht darin, mehrere Wafer in verschiedene chemische Prozessbäder zu tauchen. Die PEEK Teile fixieren die Wafer an den Seiten, damit die flüssigen Chemikalien beim Eintauchen in das Bad ungehindert an die Wafer gelangen können. Die Anzahl der gehaltenen Wafer wird maximiert, um einen besseren Wafer Durchsatz zu erzielen, während gleichzeitig ein ausreichender und gleichmäßiger Abstand zwischen den Wafern eingehalten wird, damit die Flüssigkeiten hindurchfließen können. Das Material muss sehr formstabil sein, um die engen Toleranzen der Schlitzabstände und damit die Genauigkeit der Waferposition zu gewährleisten. Darüber hinaus muss das Material ein hohes Maß an Festigkeit und Steifigkeit sowie Verschleißfestigkeit bieten, um die Maßgenauigkeit zu erhalten und die Lebensdauer der Teile bei hoher Waferbelastung und hunderttausenden von Reinigungszyklen zu maximieren. PEEK erfüllt die Anforderungen an die Dimensionsstabilität über einen längeren Zeitraum hinweg aufgrund seiner hohen Steifigkeit und Kriechfestigkeit sowie seiner geringen Wasseraufnahme. PEEK bietet eine exzellente Kombination von hohen mechanischen Beständigkeit

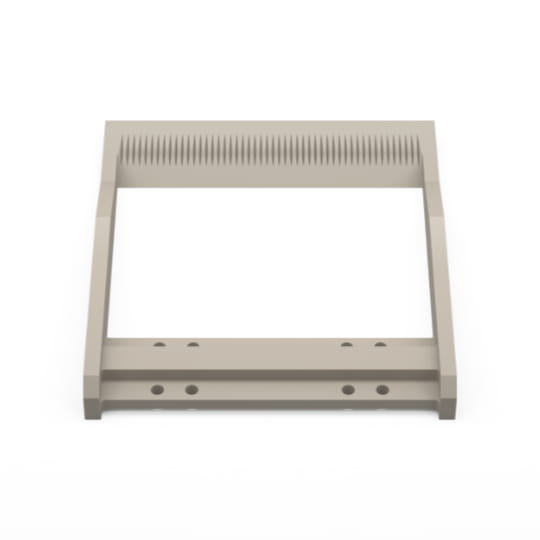

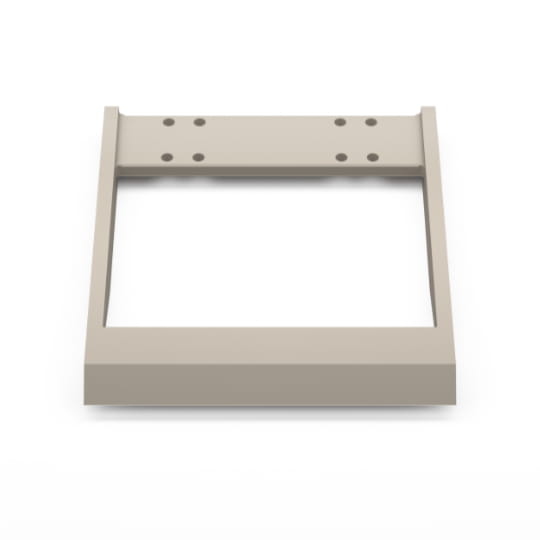

Wenn Sie hier zoomen und drehen, können Sie den Nassbank-Waferhalter, hergestellt von Ensinger aus TECAPEEK SX, genauer betrachten:

TECAPEEK SX natural - die perfekte Kombination

TECAPEEK SX natural ist ein ungefülltes PEEK in Halbleiterqualität, das unter Einhaltung Copy-Exactly-Anforderungen mit strengsten Kontaminations- und Qualitätskontrollen zu Platten, Stäben und Rohren verarbeitet wird. Auf diese Weise gewährleistet TECAPEEK SX natural ein Höchstmaß an Sauberkeit und gleichbleibender Qualität, übertrifft die Industriestandards und gewährleistet einen zuverlässigen Betrieb. Darüber hinaus ist es TECAPEEK SX natural gelungen, durch die Optimierung des Herstellungsprozesses die inneren Spannungen auf ein Minimum zu reduzieren, was eine verbesserte Dimensionsstabilität während der Bearbeitung ermöglicht. So können auch die anspruchsvollsten Toleranzen von High End Waferhalterungen eingehalten werden.

TECAPEEK SX natural

TECAPEEK SX ist ein Victrex® PEEK Polymer, das für Anwendungen in der Halbleiterindustrie modifiziert wurde. ...
Als allgemeine Richtlinie gibt die folgende Tabelle einen Überblick über die Beständigkeit gegen gängige Chemikalien, die in Nassprozesswerkzeugen verwendet werden, bei Raumtemperatur und ohne mechanische Belastung. Diese Angaben sind keine Zusicherung oder Garantie für die chemische Beständigkeit unserer Produkte, da die chemische Beständigkeit von Kunststoffen stark von der Temperatur, der Formulierung und den Betriebsbedingungen abhängt. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie weitere Informationen zur chemischen Beständigkeit und Beratung bei der Materialauswahl benötigen.

Chemische Beständigkeit bei Raumtemperatur

Chemikalie
Formel
Konzentration [%]
PI
PEEK
PPS
PEI
PVDF
PTFE
PET
POM-C
Deionized water H2O - +
Hydrofluoric HF  50   (+)
Sulfuric acid H2SO4  95-97 (+)
Hydrogen peroxide H2O2  30 (+)  (+)
2-propanol (isopropanol, IPA) CH3CHOHCH3  100
Acetone CH3COCH3 100 (+)  (+)C
Ethanol (CH3)OCH3  95
Hydrochloric acid  HCI  37
Ammonia solution  NH3  25 (+)
Orthophosphoric acid  H3PO4  85
Nitric acid HNO3  69   (+)
Acetic acid  CH3COOH 100 (+)  (+)
Comment: + = good, (+) = limited; - = unstable
